  • 安全第一!
    自动平开门的“安全之眼”

    31.03.2023
联系我们

自动门为行人带来安全便利,卫生节能的通行体验,被广泛应用于购物中心,酒店,机场,厂房,仓储中心和医院等商业和工业场景中。然而由于不当的安装,维护和使用,自动门也可能是非常危险的,甚至有时会造成致命的伤害。

门型不同,其危险点也不尽相同。在上一篇文章中,我们介绍了自动平移门的危险点以及各个危险点的保护措施。如果您还未阅读,可点击以下链接浏览:

安全第一!守护自动平移门安全之“门道”

在这篇文章中,我们将分享EN16005中对平开门定义的危险点及保护措施。

高风险环境

在这类环境中,有很大一部分通过自动平开门的行人是老人,行动不便者和儿童,如医院,学校,养老院和超市。高风险区域内不允许任何与自动门的接触,即使是低动能门。

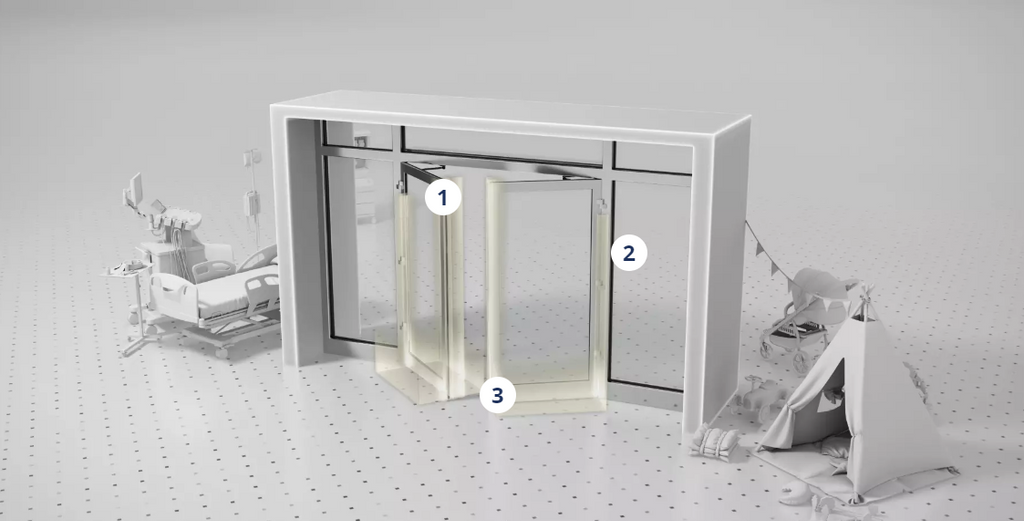

高风险环境危险区域界定
  1. 门扇前沿边界,此区域需要达到2.5米的保护高度。(如果自动门全速运转时,传感器未能检测到门内物体,则有挤压物体的危险)
  2. 铰链区域,此区域需要达到2米的保护高度。(如果没有适当的保护装置,在打开/关闭过程中则有手指夹持危险)
  3. 门扇区域,此区域需要达到与门扇宽度一致的保护距离。
适用于高风险环境的 BEA 方案

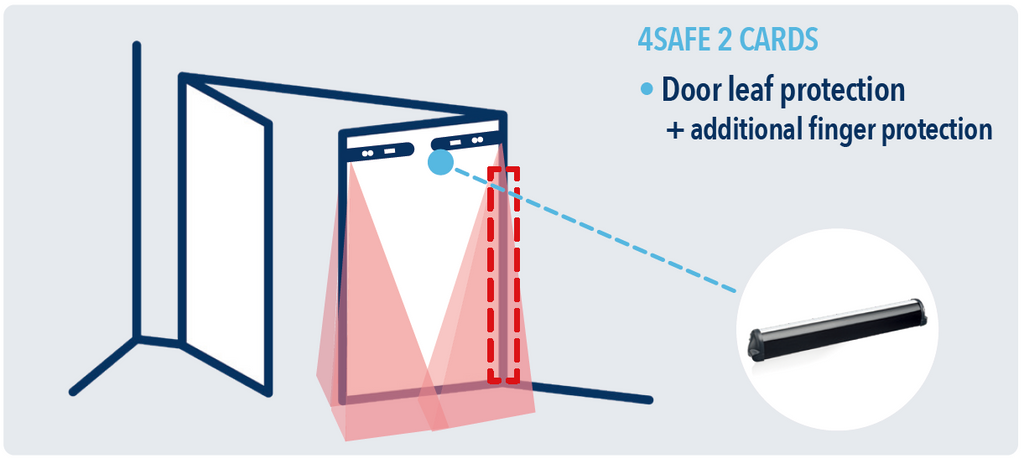

  • 在门扇上方装置2-3个4SAFE传感器,以保护整个门扇区域安全。铰链区域的额外安全保护是强制性的,需为铰链区域提供额外的防夹手安全保护装置。

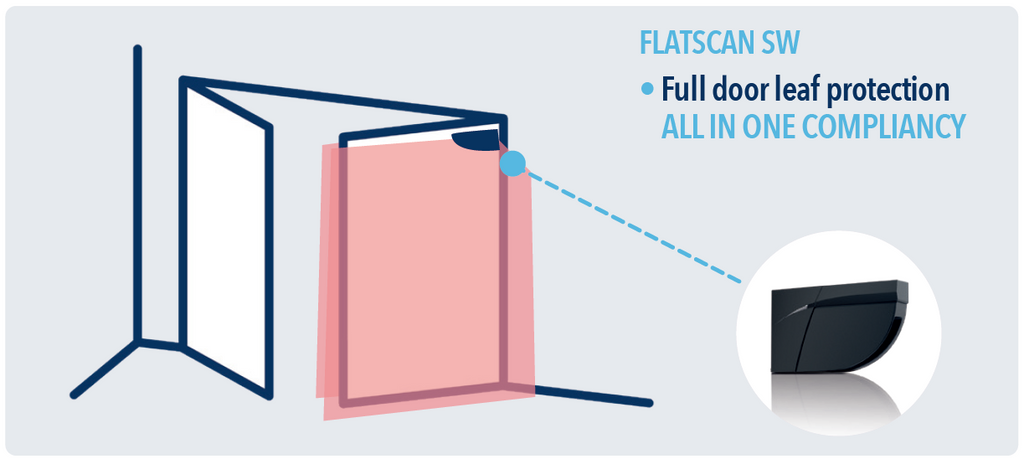

  • LZR®-FLATSCAN SW 可覆盖整个门扇区域,门扇前沿区域和铰链区域。特别是在如幼儿园这类的高风险环境中,我们建议对铰链区域进行风险评估。

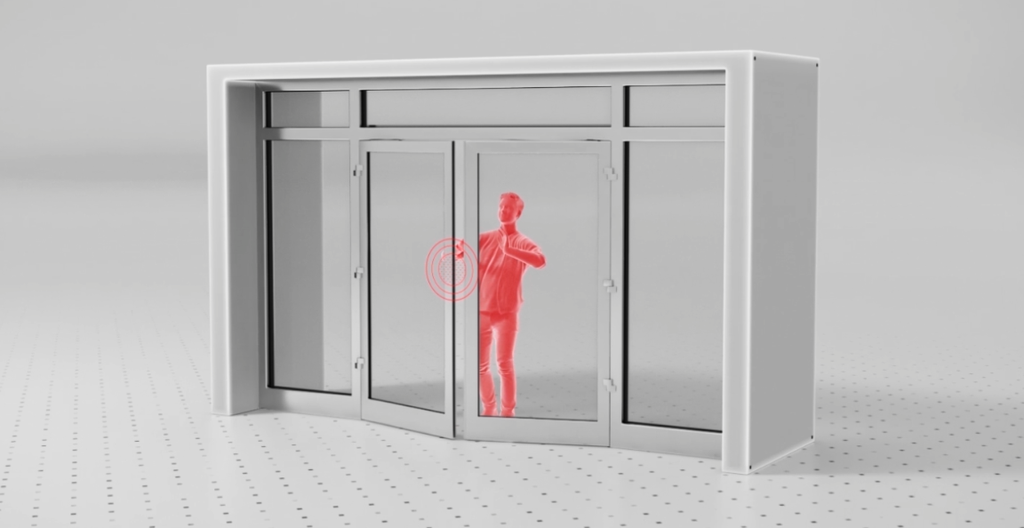

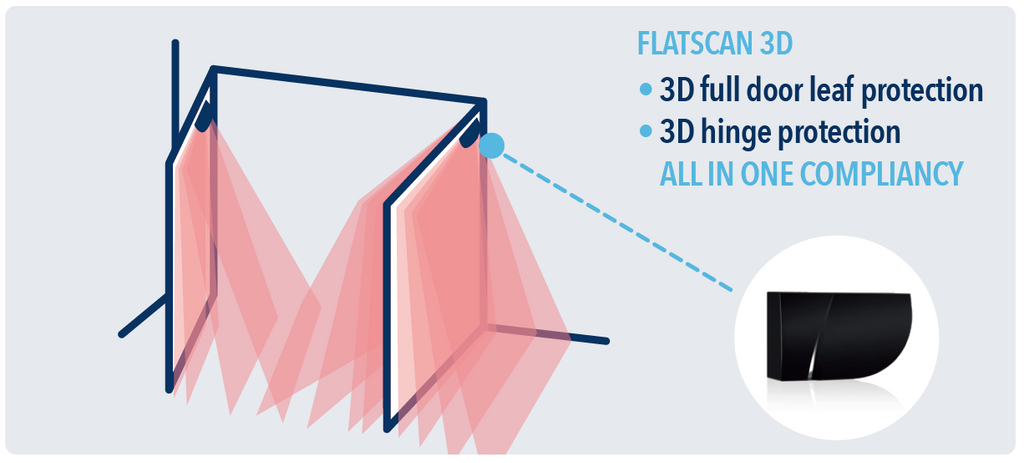

  • LZR®-FLATSCAN 3D SW 通过立体检测覆盖整个门扇的开启区域,消除全部的风险。它为用户提供了更加舒适的通行体验,并且避免了门扇突然移动靠近行人的不良体验。在任何情况下,它都完全符合EN16005的安装要求。
低风险环境

在这类环境中,鲜少有老人,行动不便者和儿童通过自动平开门,如办公大楼

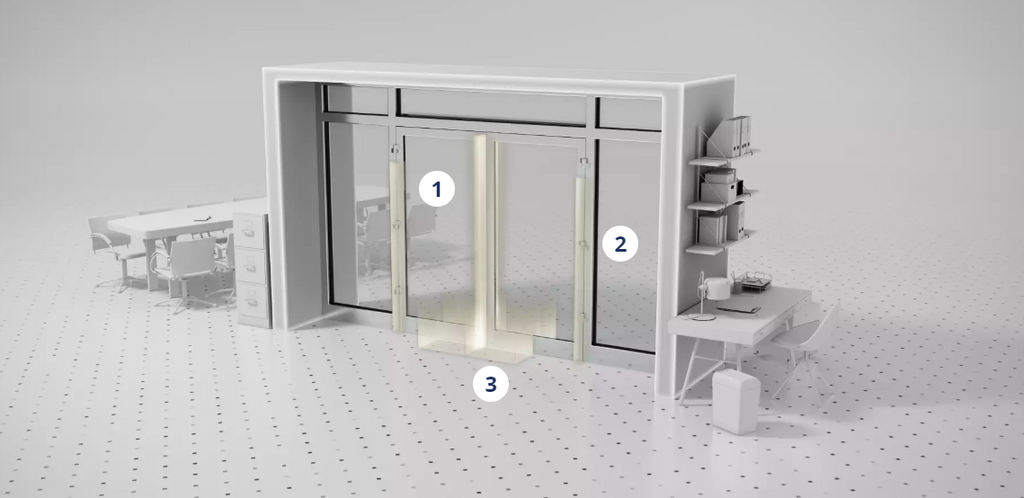

低风险环境危险区域界定

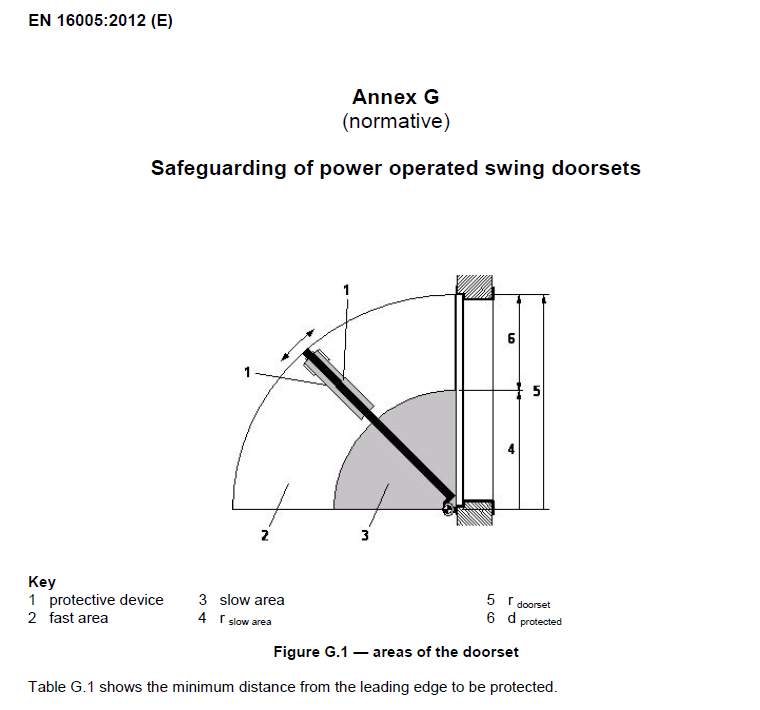

对于正常动能自动平开门,仅需保证部分区域安全,包括门扇前沿边界,铰链区域和部分门扇区域,参考EN16005附录G。

  1. 门扇前沿边界,此区域需要达到2.5米的保护高度。(如果自动门全速运转时,传感器未能检测到门内物体,则有挤压物体的危险)
  2. 铰链区域,此区域需要达到2米的保护高度。(如果没有适当的保护装置,在打开/关闭过程中则有手指夹持危险)
  3. 门扇区域,距门扇前沿边界的最小安全保护距离将根据门扇尺寸和门扇运转速度而决定,参考EN16005附录G。

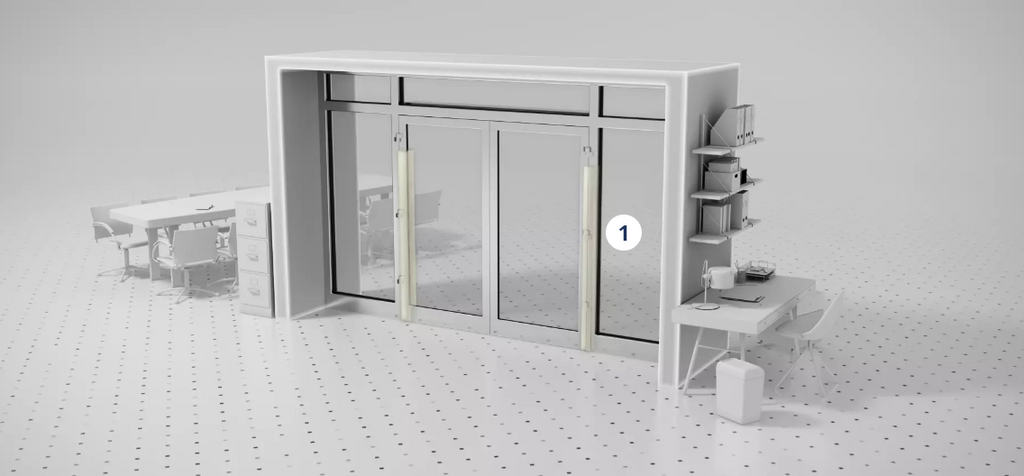

对于低动能自动平开门,无需提供门扇区域安全保护,然而防夹手保护是务必提供的(如图中高亮区域所示)。

  • 此类型自动门最小开启/关闭时间为4、5秒。
  • 此类型自动门最大接触冲击力为67牛顿。
适用于低风险环境的 BEA 方案

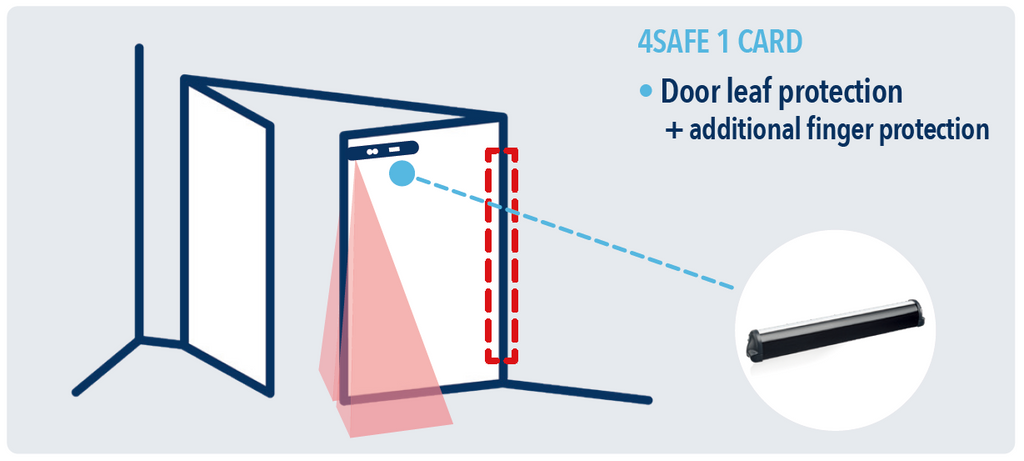

  • 在门扇上方装置1个4SAFE传感器,保护门扇及门扇前沿最危险的区域。并为铰链区域提供额外的防夹手安全保护装置。

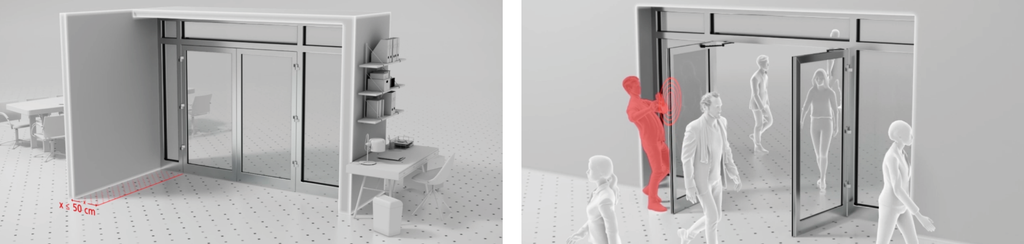

然而,有两种例外情况需要全面的安全保护,即使在低风险环境中。

  • 当墙体与开启的门扇之间的距离小于50cm时;
  • 或者当门扇的开启区域有很多行人交叉通过时。

欢迎了解更多关于自动平开门开启和安全的解决方案。
