说明
特点

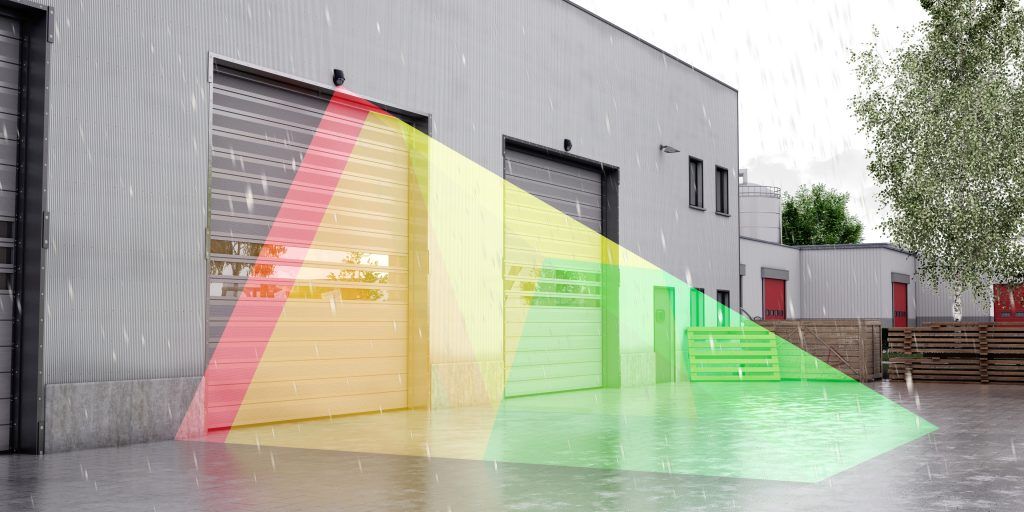

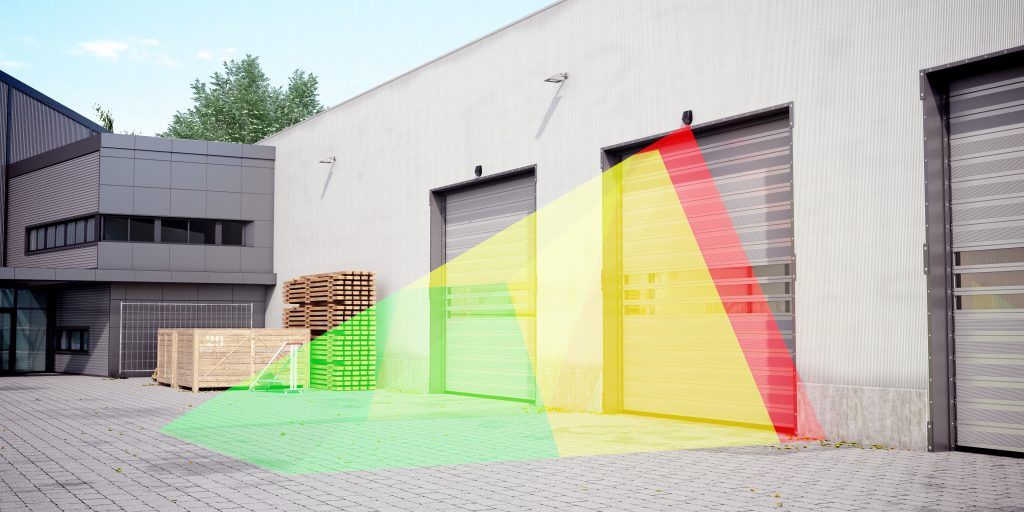

立体覆盖区域
门前方由 64 个像素组成的矩阵可实现精确距离测量，同时提供计算目标尺寸和轨迹等益处。

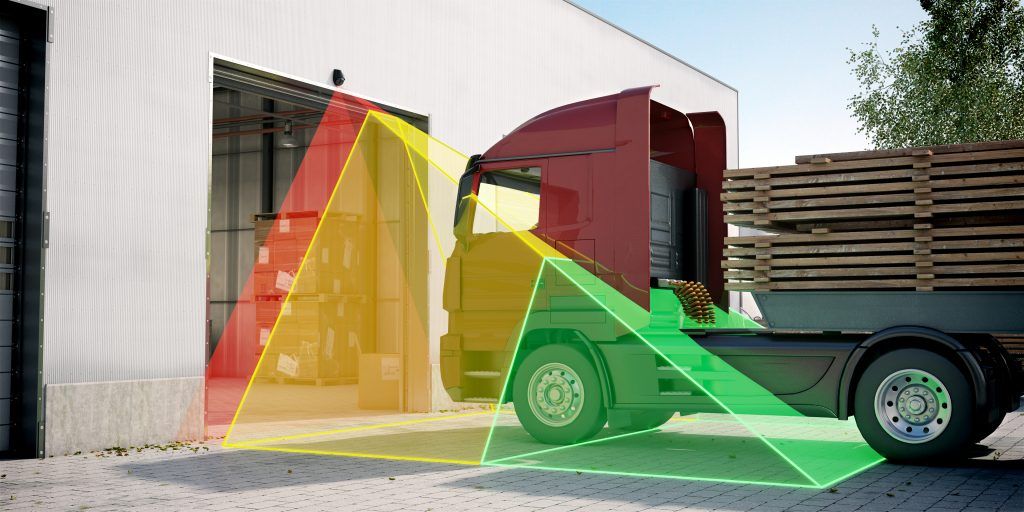

门保护
LZR®-WIDESCAN 可成为您的门卫。它能够准确检测接近的或停驻的车辆，以防与门发生碰撞。

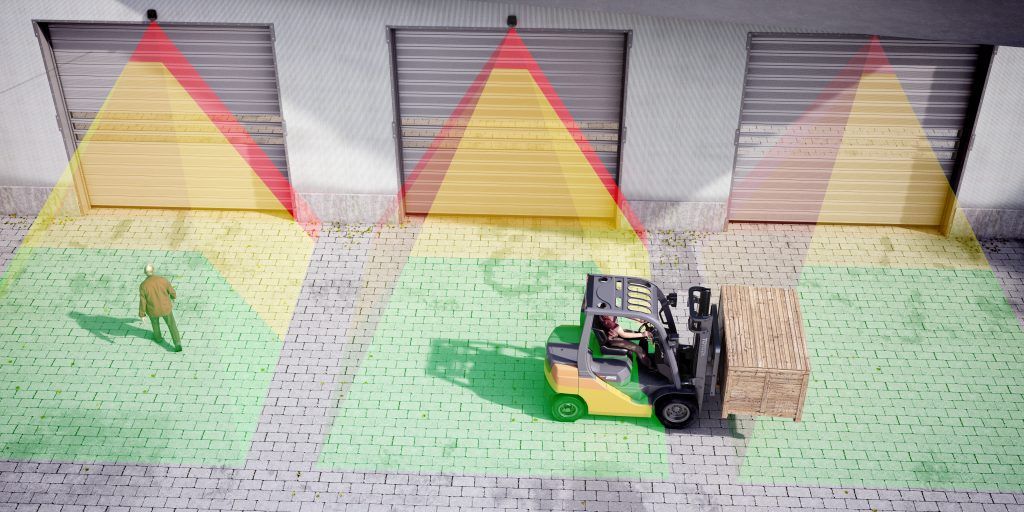

节能
凭借存在检测的可靠性，该传感器可减少时间滞后并保证更早关门。对目标的轨迹、高度和类型进行分析可分辨出平行于门的运动并根据需要忽略行人。
不受地面与环境的影响
激光技术会在遇见雨、雪、雾等天气状况时展现出高水平的抗干扰性。
- 检测区域
-
- 技术规格
-
技术：
激光传感器，基于飞行时间技术测量（7 个激光光幕）
检测模式：
运动和存在
最大检测区域 ：
宽度：1.2 x 安装高度；深度：1.2 x 安装高度（可调节且取决于用户设置；在 4 m 处进行测量，具有标准的运动抗干扰）
第一个光幕的厚度 ：
2 cm / m（安装高度）
标准安装高度 ：
2 m 到 6 m
最小反射率 ：
> 2 %（地面和目标）（在安全区域内最高 6 m 处测得）
最小目标标准尺寸 ：
15 cm（在 6 m 处）（与目标距离成比例）
测试体：
700 mm × 300 mm × 200 mm（符合 EN 12445 的测试体 A）
辐射特征：
红外激光：波长 905 nm；最大输出脉冲功率 75 W；1 级
可见激光：波长 650 nm；最大输出 CW 功率 3 mW；3R 级电源电压：
12 V - 24 V AC +/-10% ; 12 V - 30 V DC +/-10% （在传感器端子处）
功耗：
< 2.5 W（加热：关闭）；< 15 W（加热：生态或除雾）
响应时间：
两个固态电子继电器（绝缘 - 无极性）
输出：
两个固态电子继电器（绝缘 - 无极性）
42 V AC（最大转换电压）- 100 mA（最大转换电流）
- 在开关模式下：常开/常闭
- 在频率模式下：脉冲信号 (f= 100 Hz +/- 10%)
一个机电继电器（绝缘 - 无极性）
42 V AC（最大转换电压）- 500 mA（最大转换电流）LED-信号：
2 个三色 LED：输出状态/远程控制响应/故障信号
尺寸：
200 mm (H) x 150 mm (W) x 100 mm (D) (近似值）
材料-颜色：
PC/ASA - 黑色
在托架上的旋转角度 ：
向右 45°，向左 15°（可锁定）
在托架上的倾斜角度 ：
-10° 到 +5°
防护等级：
IP65
温度范围：
通电情况下为 -30 °C 到 +60 °C；断电情况下为 -10 °C 到 +60 °C
振动：
< 2 G
适用范围：
EN 12453 第 5.1.1.6 节、第 5.5.1 节安全装置 D（类型 E，预期达到新的 EN 标准）；EN 12978；EN ISO 13849-1 Pl “d”/ CAT2；EN 60529；IEC 60825-1；EN 60950-1；EN 61000-6-2；EN 61000-6-3；IEC 61496-1；EN 61496-3 ESPE 类型 2；EN 62061 SIL 2
规格如有更改，恕不另行通知 – 在特定条件下测量。
- 型号
-
-

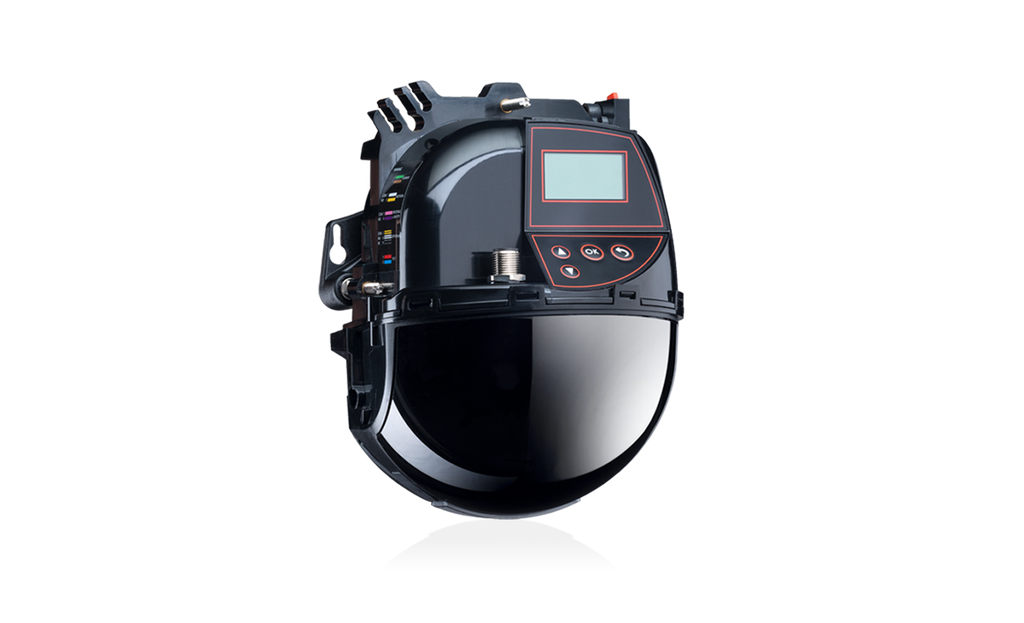

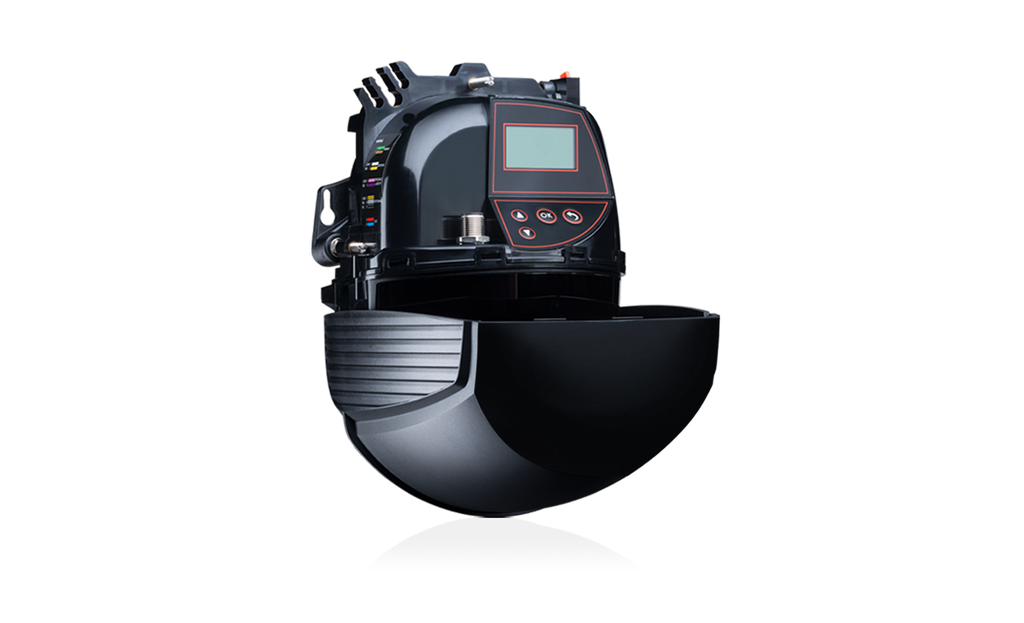

LZR®-WIDESCAN适用于工业门的开门、区域监视和安全传感器
-
