凭借 4 个高分辨率激光光幕,在门口和关门区域周围提供三维安全保护(在角度 0°、2°、4°、6° 处每 66 ms 测量 274 次)
利用雨和雪滤波器和内部加热系统,针对外部应用进行优化。
采用飞行时间技术,不受反射干扰。
凭借灵活、易用的信号输出实现双功能可用性(例如:适用于旋转门的缓慢模式和停止模式,适用于平移门的虚拟按钮和安全传感器)
技术: |
激光传感器,基于飞行时间技术测量 |
|
---|---|---|
检测模式: |
存在 |
|
最大检测区域: |
5.0 m × 5.0 m |
|
盲区: |
5 - 25 cm (可调节) |
|
反射率: |
> 2 % |
|
角度分辨率: |
0,3516 ° |
|
可检测的最小目标大小(典型值) : |
2.1 cm(在 3 m 处);3.5 cm(在 5 m 处)(与对象距离成比例) |
|
测试体: |
700 mm × 300 mm × 200 mm(符合 EN16005/DIN18650 的测试体 CA) |
|
辐射特征: |
||
红外激光: |
波长 905nm;最大输出脉冲功率 75W(1 级) |
|
红色可见激光: |
波长 650nm;最大输出 CW 功率 3mW(3R 级) |
|
电源电压: |
10-35 V DC (在传感器侧) |
|
功耗: |
< 5 W |
|
通电时的电流峰值: |
1.8 A(在 35 V 下最长持续 80 ms) |
|
标准响应时间 : |
20 ms;最高 80 ms(+ 输出启动延迟) |
|
输出: |
两个电子继电器(绝缘 - 无极性) |
|
最大转换电压: |
35 V DC / 24 V AC |
|
最大转换电流: |
80 mA (电阻) |
|
输入: |
两个光耦合器(绝缘 - 无极性) |
|
最大接触电压: |
30 V DC(过压保护) |
|
电压阈值: |
Log.H:>8 V DC;Log.L:<3 V DC |
|
尺寸: |
125 mm (D) × 93 mm (W) × 70 mm (H)(安装托架 + 14 mm) |
|
材料: |
PC/ASA |
|
颜色: |
黑色/白色 |
|
在托架上的旋转角度: |
-5 ° 到 +5 ° (可锁定) |
|
在托架上的倾斜角度: |
-3 ° 到 +3 ° |
|
防护等级: |
IP65 |
|
温度范围: |
通电情况下为 -30°C 到 +60°C;断电情况下为 -10°C 到 +60°C |
|
湿度: |
0-95% 无冷凝 |
|
振动: |
< 2 G |
|
预期寿命: |
20 年 |
|
适用规范: |
EN 12978:2009;EN ISO 13849-1:2008 CAT2, Pl “d”;EN 60529:2001;IEC 60825-1:2007;EN 60950-1:2005;EN 61000-6-2:2005;EN 61000-6-3:2006;IEC 61496-1:2009;EN 61496-3:2008 ESPE 类型 2;EN 62061:2005 SIL 2;EN 16005:2012 第 4.6.8 节;DIN 18650-1:2010 第 5.7.4 节;BS 7036-1:1996 第 8.1 节 |
规格如有更改,恕不另行通知 – 在特定条件下测量。

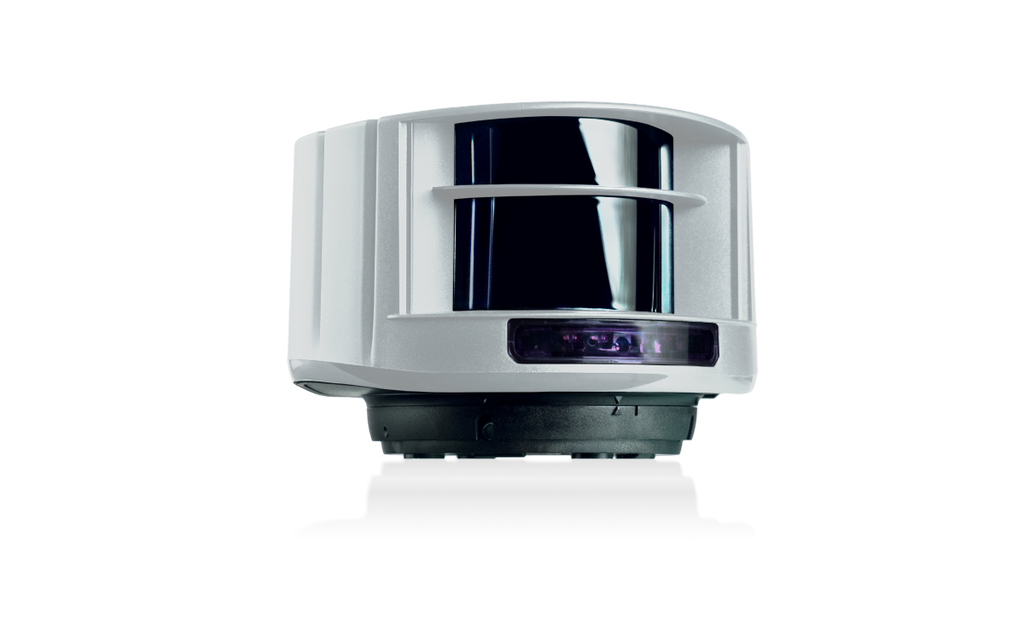

适用于自动门的安全传感器
