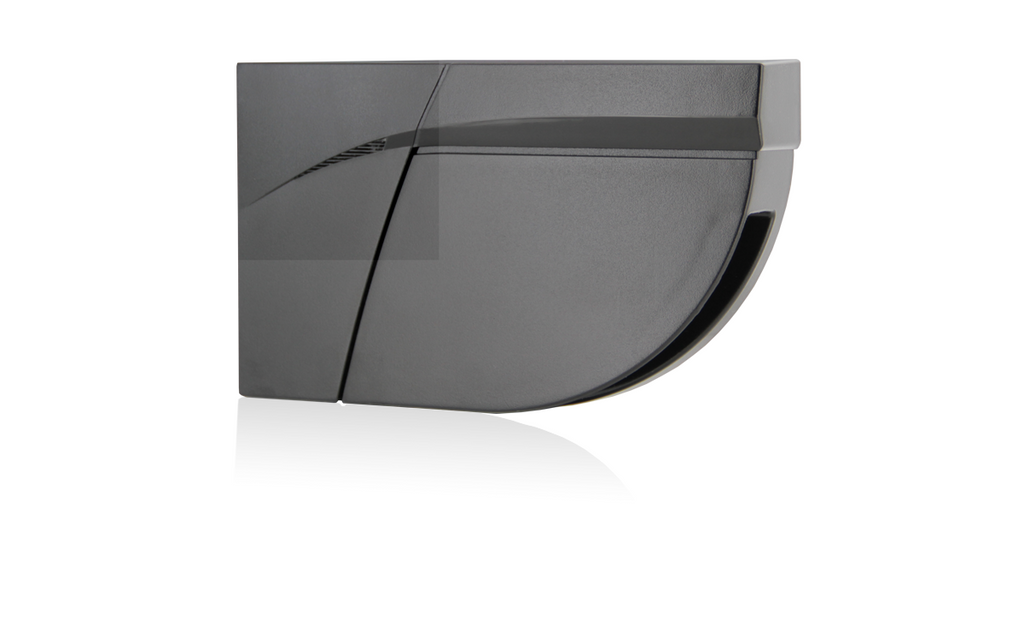

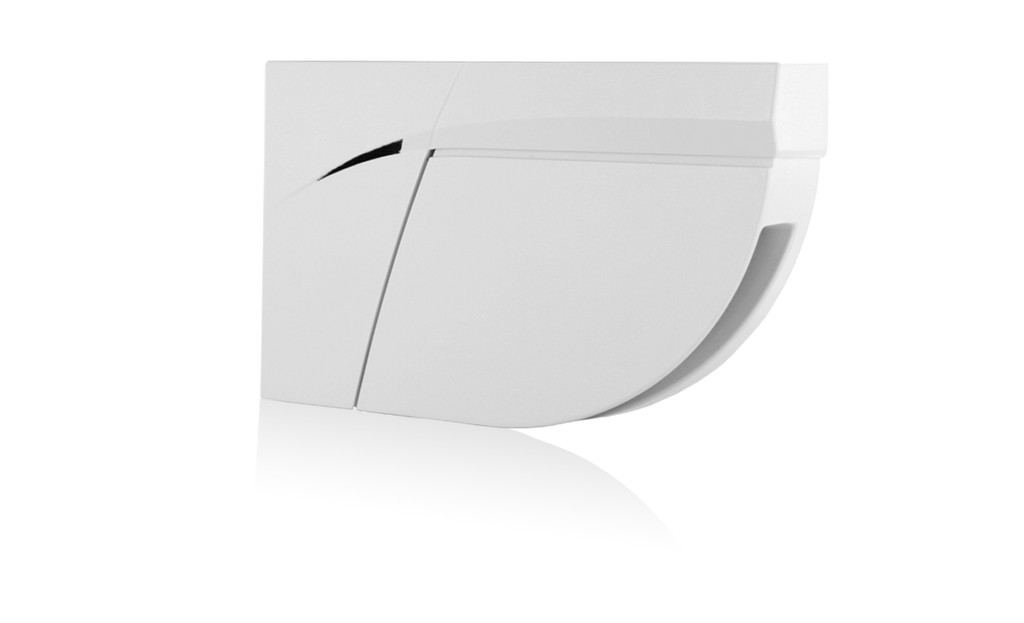

LZR®-FLATSCAN W

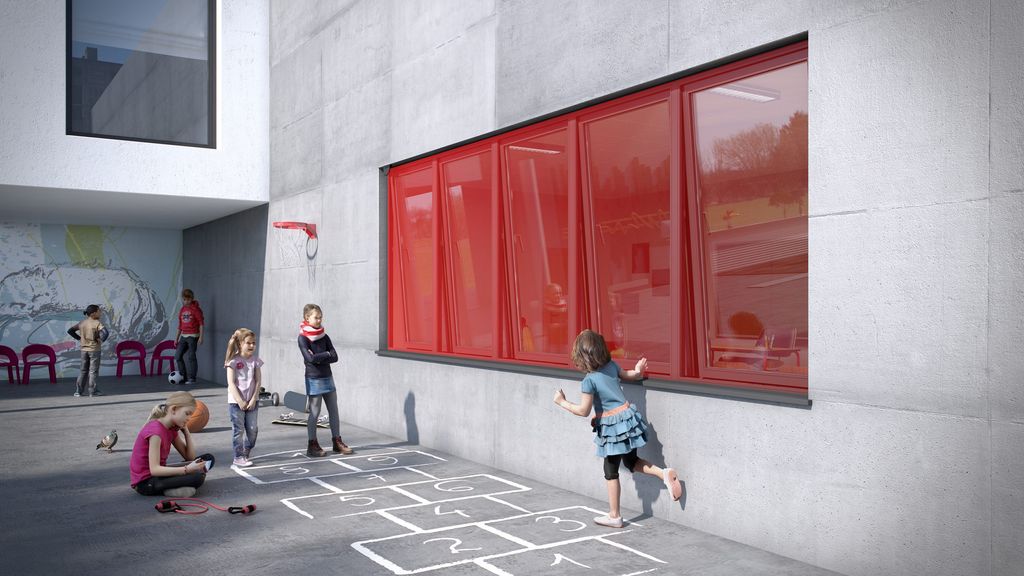

适用于自动窗的安全传感器
技术 激光
Colours:

说明

FLATSCAN W 是一款基于激光技术的传感器。它基于飞行时间测量和背景分析技术,主要用于自动窗的安全保护。FLATSCAN W 可发射400个测量点,最大检测距离可达4米,为用户提供全面的安全保护。

特点

全面保护

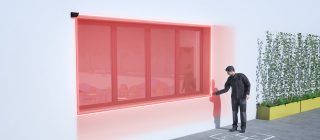

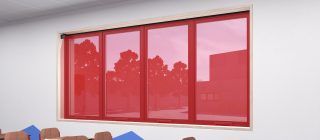

FLATSCAN W 可覆盖包括内窗边框在内的整个自动窗,在窗户自动关闭的过程中保护手和手指。

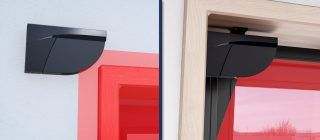

安装简易灵活

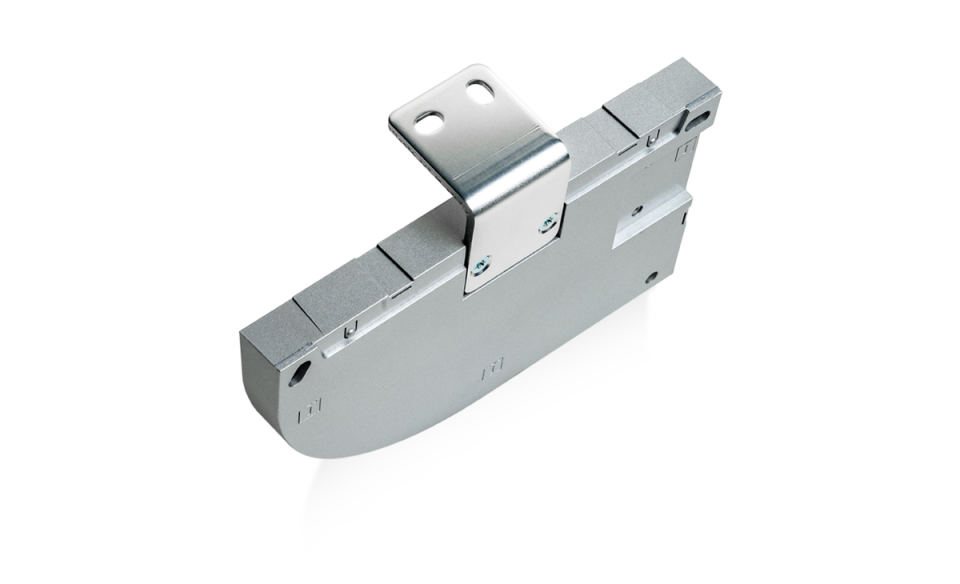

通用的安装底座为安装提供了极大的灵活度,可依照应用和窗型选取多种安装位置。

配置快速直观

简单手划即可定义保护区域的尺寸,检测区域的高度和宽度自动计算。

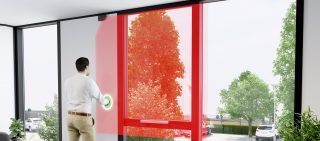

虚拟按钮

可以选择定义一个或两个虚拟按钮来触发自动窗的打开或关闭。

检测范围

4m (对角线) 反射率2% (例:W=3.7m; max.H=1.5 m)

技术规格

技术

激光传感器,基于飞行时间测量技术和背景分析技术



检测模式

存在



最大检测区域

4 m (对角线) 反射率2% (例: W = 3.7 m -> max. H = 1.5 m)



光幕个数

1



测量点

400



角分辨率

0.27°



开角范围

108°



最小检测物尺寸

2 cm (取决于设置)



辐照特征

波长905 nm; 最大输出脉冲功率 75 W;1 级



电源电压

12-24V DC ± 15%



功耗

≤ 2 W



响应时间

400 ms



通电峰值电流

0.8 A (max. 20 ms @ 24 VDC)



电缆长度

5 m



输出

2个固态电子继电器(绝缘 - 无极性)



最大转换电压

42V AC/DC



最大转换电流

100 mA



输入

1个光电耦合器(绝缘-无极性)



最大触点电压
电压阈值

30 V DC (过压保护)
Log. H: >8 V DC; Log. L: <3 V DC



LED-信号

1 个三色 LED: 检测/输出状态



尺寸

142 mm (L) × 85 mm (H) × 33 mm (D) (安装底座 + 14 mm )



材料/颜色

PC/ASA - 黑色-银色-白色



倾角

-2° - +6° (带安装底座)
+2° - +10° (不带安装底座)



防护等级

IP54 [EN 60529]



温度范围

This product 通电情况下为 -30 °C 到 +60 °C;断电情况下为 -10 °C 到 +60 °C



湿度

0-95 %,无冷凝



振动

< 2 G



适用规范

本产品符合所有适用的欧盟法规,详情请参阅合格声明。



规格如有更改,恕不另行通知 – 在特定条件下测量。
