  • 选对激光扫描仪,提升地铁出行安全与效率新标杆

    06.08.2025
    朱涯涯 产品经理

随着城市化进程加速与人口持续增长,地铁凭借高效、环保的显著优势,已成为全球各大城市交通网络的核心支柱。然而,其普及背后也潜藏着不容忽视的安全挑战 —— 乘客在站台意外坠入轨道的事故时有发生。为应对风险、提升运营效率,站台屏蔽门应运而生,既大幅降低了乘客坠轨风险,又提升了车站管理水平。但新的问题随之浮现:列车车门与站台屏蔽门之间必然存在缝隙,尤其在曲线车站,这一缝隙可能更大。每逢高峰时段,客流的拥挤更让危险陡增 —— 孩童的手脚、乘客的随身物品,都极易被卡进这道 “隐形陷阱”。一旦此时列车启动,后果将不堪设想。

为防控上述风险,当前行业内主要采用四类防护手段:

防护手段 工作场景图 工作原理 特点

人工瞭望

(图片来自网络,侵删)

依靠站务员目视监测间隙区域,在低客流时段具备一定的灵活性。

人因可靠性缺陷使其难以应对高峰期的动态复杂场景。

防夹挡板

防夹挡板安装在屏蔽门内侧下方(高约60厘米,宽约15厘米)。当乘客腿部被夹在屏蔽门与车门之间时,挡板会因受阻而无法关闭。

存在保护盲区:

  • 无法探测挡板以上的区域
  • 无法保护站台屏蔽门固定门部分与列车之间的区域

激光光栅

(图片来自网络,侵删)

在屏蔽门两侧(门框与活动门边缘)安装激光发射器和接收器阵列,形成多道平行的红外激光束。

  • 光学干扰:站台强光易引发误报
  • 安装制约:每对光栅都需要精确校准光路。因此,安装过程较为复杂且耗时
  • 维护成本:任何轻微的位移都有可能导致检测失效,因此维护成本较高

激光扫描仪

安装在地铁屏蔽门上,通过发射激光光幕扫描站台屏蔽门和列车之间的间隙来识别障碍物。

  • 平面或者立体覆盖检测区域
  • 环境适应性强
  • 检测精度高
  • 安装相对简单

针对现有防护技术的短板,BEA开发的 LZR系列激光传感器 凭借其卓越的性能,为地铁站台屏蔽门筑起了一道可靠的安全防线:

LZR®- T305 LZR®- FLATSCAN RS305 LZR®-MICROSCAN U LZR®-FLATSCAN U

  • 多层光幕激光扫描仪
  • 站台屏蔽门适用
  • SIL2
  • 单层光幕紧凑型激光扫描仪
  • 站台屏蔽门适用
  • 多层光幕紧凑型激光扫描仪
  • 站台屏蔽门适用
  • 原始数据输出
  • 单层光幕紧凑型激光扫描仪
  • 站台屏蔽门适用
  • 原始数据输出

LZR系列激光扫描仪核心优势

  • 单层/多层光幕,全方位安全防护

LZR单层超薄传感器可适配小间隙场景(如直线站全高门),而LZR多层(1–4层可调)传感器适用于需覆盖更大间隙的场景(如半高门或曲线站),确保各环境下最佳的安全防护。

  • 毫秒级快速响应

响应时间低至20ms,较人工瞭望效率提升数倍,确保在列车启动指令触发前完成“入侵识别-报警-制动”闭环,为安全争取关键时间

  • 极端环境适应性强

基于飞行时间测量技术(TOF),在雨、雪、雾等恶劣环境中依然能保持可靠运行,突破传统光栅在强光环境下失效的技术瓶颈。

  • 高防护等级

通过IP65防尘防水认证及SIL2安全等级认证,从硬件层面构建起适应各类场景的坚固防护体系,保障运行安全无虞。

  • 安装便捷

紧凑化的设计使得传感器可以轻松安装在屏蔽门的左侧,右侧及顶部,安装方式多样。无论是新建地铁项目,还是既有地铁站的改造工程,均能轻松适配,大幅降低施工难度。

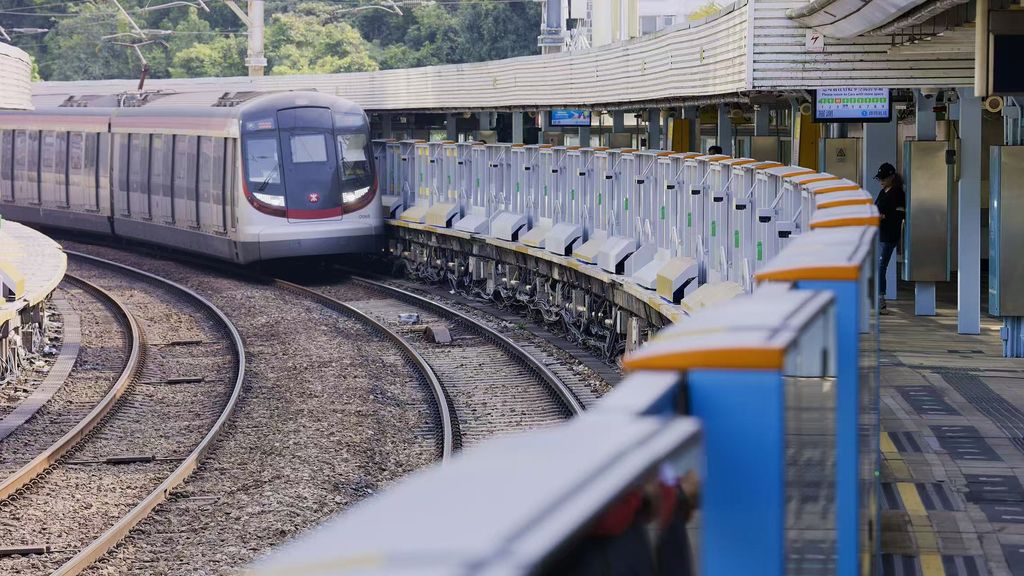

香港东铁线,历史最悠久的线路之一,兼容更宽内地直通车,部分站台处于弯道,致使站台间隙超宽,安全防护难度升级! 目前,比业电子3150台高精度激光扫描仪已全面部署于东铁线,牢牢守护1600对屏蔽门的间隙安全!

香港铁路有限公司高级工程师陈国基在接受采访时表示:“作为APG(Automatic Platform Gate-自动站台屏蔽门)系统的重要组成部分,PDS(Passenger Detection System-乘客检测系统)用于在地铁列车离站时探测是否有人夹在APG与车身之间 香港东铁线的月台多为曲线月台及露天月台,因此无法使用传统的PDS系统。得益于BEA三维激光扫描仪的强抗干扰能力,当前东铁线用的PDS系统表现非常稳定,即使在暴雨中仍然能够正常检测。因此,可以说BEA的激光扫描仪是东铁线APG改造项目中的关键部件。”

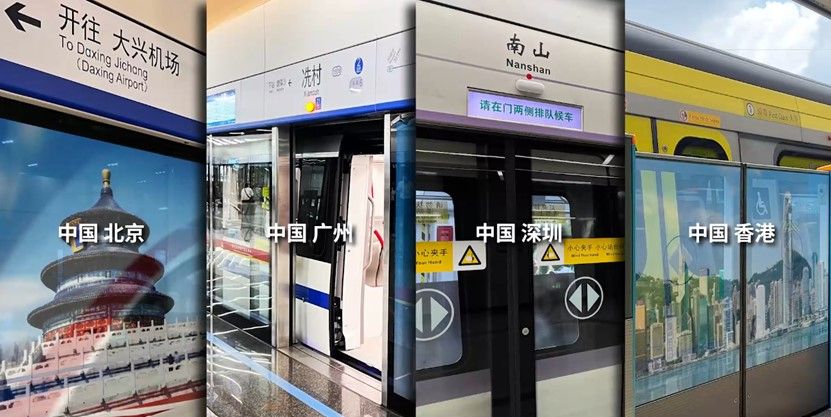

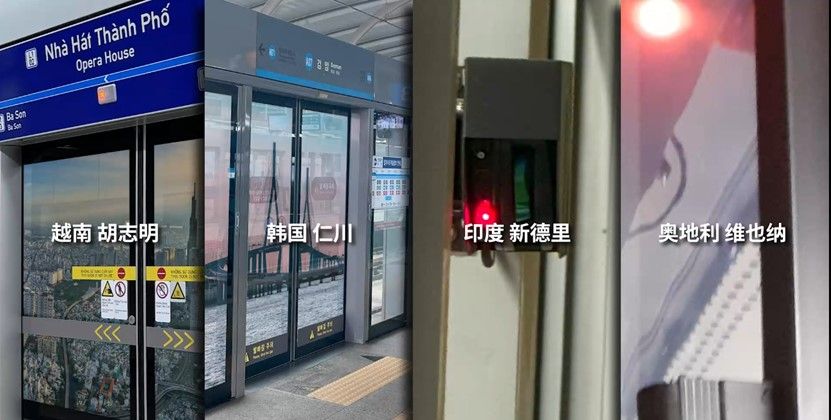

比业电子站台屏蔽门激光扫描仪国外应用
